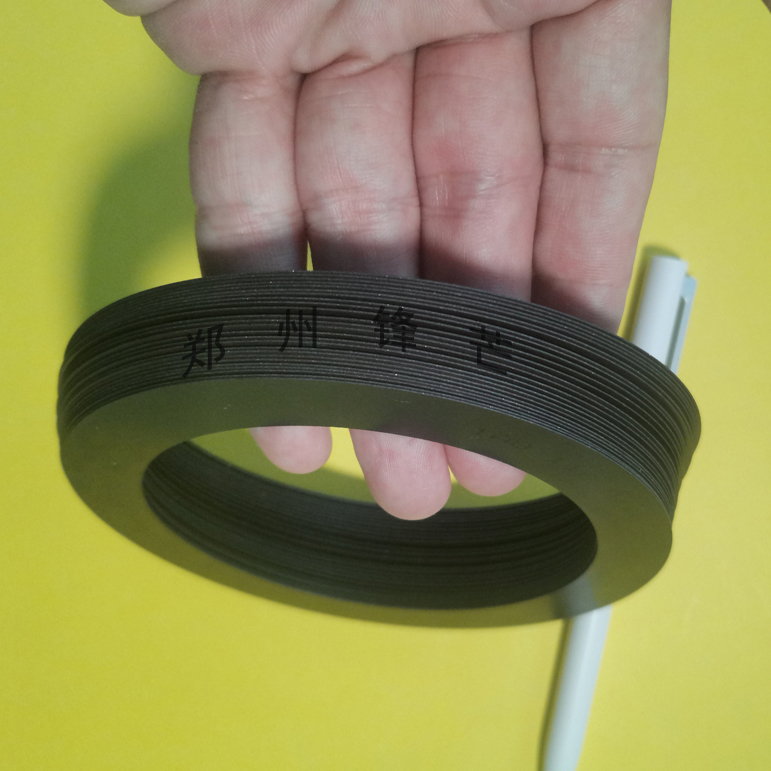

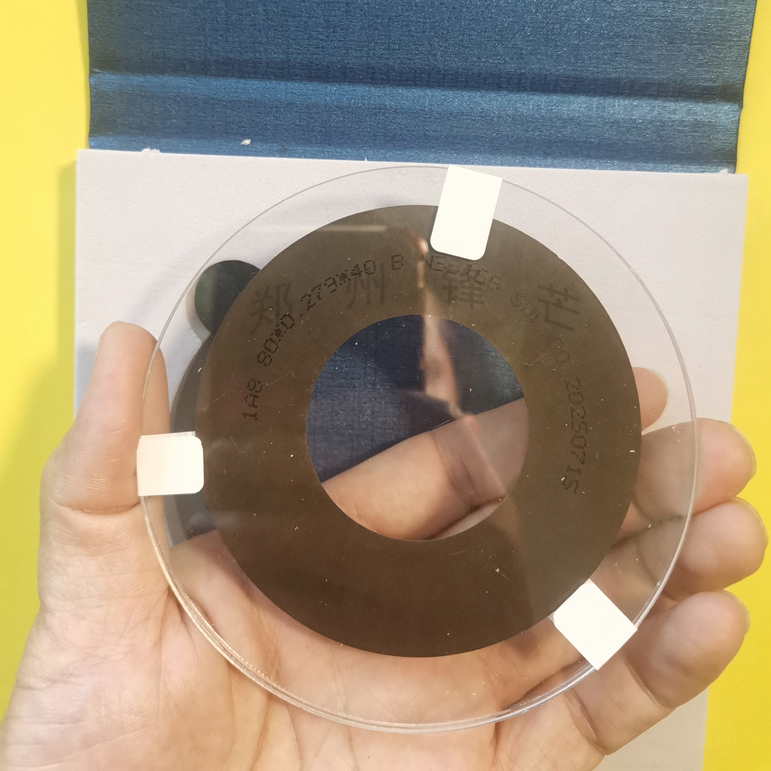

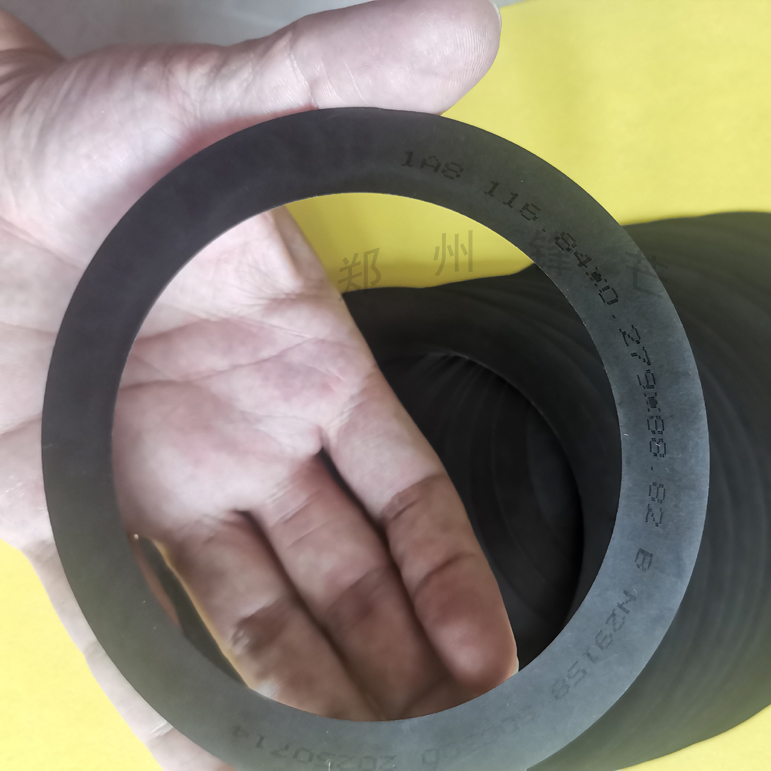

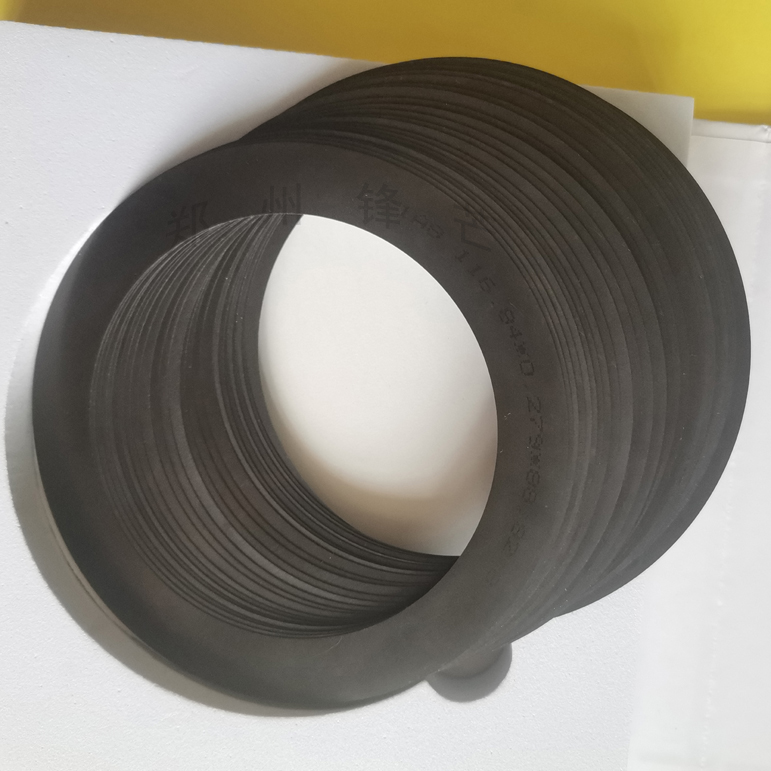

产品名称： 树脂划片刀
欢迎咨询郑州锋芒超硬精密工具有限公司
电话：13838387257
相关搜索：划片刀,树脂划片刀
详细介绍
树脂划片刀(Resin Bond Dicing Blade)是一种超薄型树脂金刚石切割工具，专为半导体晶圆、陶瓷基板、玻璃、脆性晶体等材料的精密划切(Dicing) 而设计。其核心特点是极致薄度(可做到0.1mm以下)、高精度切口(崩边<10μm)和柔性切割能力。
一、树脂结合剂划片刀的优点：
1、弹性缓冲：吸收切割振动，避免脆性材料(如硅片)崩边、微裂纹。
2、自锐性极佳：钝化磨粒及时脱落，新磨粒持续暴露，保持切割锋利度。
3、低温切割：树脂导热性低，配合冷却液可控制切割区温度<60℃，保护热敏感材料。
4、超薄成型：树脂易加工成≤0.1mm的连续均匀工作层，金属结合剂难以实现。
二、核心应用场景
1、半导体晶圆划片：切割硅(Si)、砷化镓(GaAs)、碳化硅(SiC)晶圆成芯片(Die)。
2、陶瓷基板切割：氧化铝(Al₂O₃)、氮化铝(AlN)电子封装基板分切。
3、光学材料加工：蓝宝石玻璃(Sapphire)、石英玻璃、激光晶体的精密开槽。
4、微型传感器分切：MEMS器件、压电陶瓷(PZT)阵列分离。
⚠️ 不适用场景：切割金属、复合材料或厚度>2mm的硬脆材料(易导致刀片断裂)。
关键性能参数
| 参数 | 典型值 | 影响 |
|---|---|---|
| 粒度 (Mesh) | #2000～#8000 (粒度2~10μm) | 粒度越细，切口光洁度越高，但切割效率降低。 |
| 浓度 (Concentration) | 50%~75% | 高浓度延长寿命，低浓度提升锋利度（需权衡）。 |
| 硬度 (Hardness) | HRM 50~70 （树脂硬度等级） | 硬树脂耐磨但易崩边，软树脂抗冲击但寿命短。 |
| 最高转速 | 30,000~60,000 RPM | 由基体强度决定，超薄刀片需超高转速维持线速度。 |
| 切割深度 | 0.1~2.0 mm （单次） | 深切割需分层多刀完成，避免刀片侧向受力断裂。 |
2. 切割参数优化
| 参数 | 硅晶圆参考值 | 95氧化铝陶瓷参考值 |
|---|---|---|
| 线速度 (VC) | 120~180 m/s | 80~120 m/s |
| 进给速度 (VF) | 10~50 mm/s | 5~20 mm/s |
| 切割深度/次 | ≤0.5mm （晶圆） | ≤0.3mm （陶瓷基板） |
| 主轴跳动 | ≤0.001 mm | ≤0.002 mm |
常见失效模式与对策
| 失效现象 | 根本原因 | 解决方案 |
|---|---|---|
| 崩边过大 | 进给过快/粒度太粗 | 降低VF 20%；换用#3000以上粒度 |
| 刀片断裂 | 侧向力冲击/主轴跳动超差 | 校准设备；分层切割；检查夹具水平度 |
| 切割道堵塞 | 冷却液流量不足 | 提升至3L/min；添加防粘剂（如PEG-400） |
| 寿命骤降 | 树脂高温碳化 | 降低转速；切换耐热PI树脂；加强冷却 |
总结：树脂划片刀的核心价值
精：实现≤20μm切割道宽，崩边可控在5μm内，满足芯片级精度。
柔：树脂弹性保护脆性材料结构完整性，减少隐性损伤。
薄：0.1mm级厚度最大限度节省材料（尤其贵价晶圆）。
快：配合自动化划片机，切割速度可达500mm/s，提升产线效率。
