石英玻璃管切割开槽的专用夹具要注意哪些方面

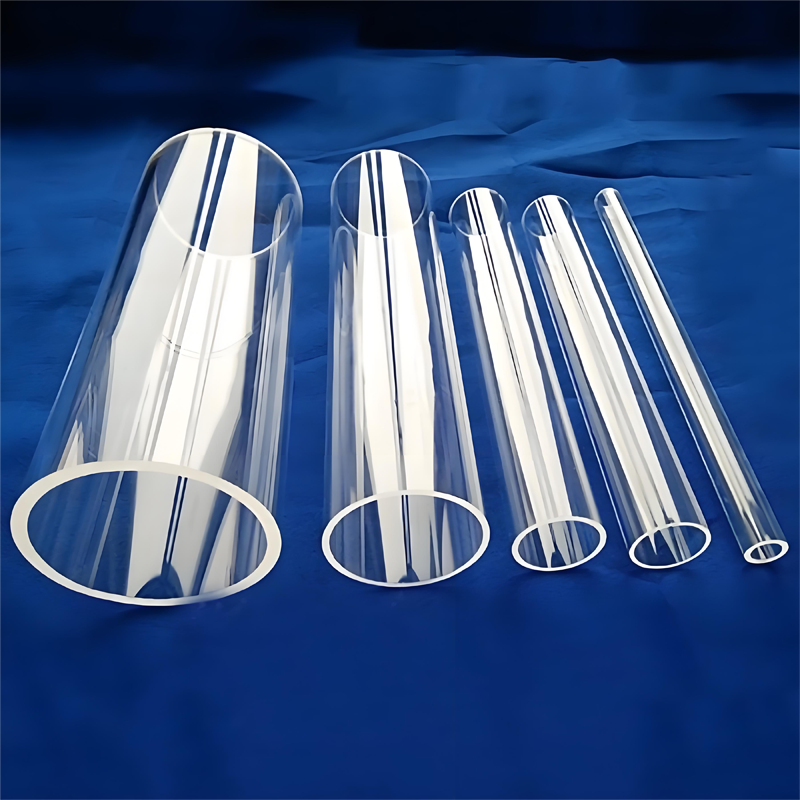

　　石英玻璃作为一种典型的硬脆性材料，其莫氏硬度高达7级，同时具有极低的断裂韧性，在切割开槽加工中，传统机械加工手段面临诸多技术挑战。由于切割片直接接触管体表面，易造成石英玻璃管损坏，导致合格率大幅下降。数据表明，采用普通砂轮切割时，石英玻璃管容易出现崩边、微裂纹、刀具磨损快以及尺寸精度差等问题。尤其在开槽工序中，管壁在加工部位产生应力集中，空心管体从开槽处裂开导致报废的现象较为常见。

　　一、行业分析

　　在石英玻璃器件的精密加工链条中，切割与开槽是决定成品尺寸精度与外观质量的核心工序，而专用夹具作为定位夹持的核心载体，其设计合理性直接影响加工效率、良品率与综合成本。随着半导体、光学领域对石英玻璃管精度要求的持续提升，行业对专用夹具的技术规范也逐步形成了更细化的评判标准。数据表明，在常规三爪卡盘夹持方式下，因螺栓拧紧力不可控及刚性接触造成的管材破损率高达8%至12%。此外，石英管在高速切割开槽过程中易产生高频振动，若夹具无法提供稳定的径向支撑与轴向限位，将直接导致槽位偏移和切割边缘崩缺，严重制约了光纤预制棒等精密部件的良品率。

　　夹具系统作为切割工艺中的关键环节，其设计合理性直接影响加工质量与良品率。当前行业面临的核心矛盾在于：夹持力不足会导致管体在切割过程中晃动，影响槽型精度与表面质量;而夹持力过大或夹持点设置不当，则会在脆性管体表面造成压痕甚至微裂纹，成为后续使用中应力扩展的隐患。如何在夹持稳定性与管体保护之间取得平衡，是专用夹具设计需要解决的核心问题。

　　二、专用夹具技术方案讲解

　　石英玻璃管切割开槽专用夹具的设计，需围绕以下几个核心技术要点展开：

　　1、夹持结构的分区设计。 根据加工工序特点，夹具宜采用分段式夹持方案。一种有效设计是在切割部两侧分别设置夹持部，每个夹持部包含固定部和活动部，通过升降机构实现活动部的水平升降。固定部和活动部内侧设有多个位置对应的第一夹持组件，用于管体的夹紧输送;靠近切割部的端部处设置第二夹持组件，专门对管体的切割位置进行夹紧。测试显示，这种双区夹持结构在切割及切断瞬间能有效抑制管体截断处的作用力，保证第一夹持组件处的管体不会因额外震动而受损或脱出。

　　2、夹持力的精细化控制。 夹具设计中需引入可调节的夹持力控制机制。相关技术方案通过设置上夹持块与下夹持块，配合调节丝杆实现夹持高度的精确调节。针对不同管径的石英玻璃管，可通过移动定位器选择固定点位，实现适配性夹持。定位器与管体接触面采用磨砂材质，数据表明可有效增加摩擦力，进一步强化固定效果。

　　3、震动抑制与应力分散。 开槽加工过程中，管体震动是影响槽型精度的主要因素之一。专用夹具通过夹持组件降低石英工艺管自身的震动。采用多夹持爪协同工作的方式，保障管体受力均匀。对于异形管件(如L型石英管)，夹具设计需包含定位段和支撑段，支撑段对弯折部进行自适应支撑，避免因局部管体悬空而产生应力集中。

　　4、切割片与夹具的协同适配。 夹具的定位精度需与切割片的加工特性相匹配。以锋芒金刚石切割片为例，其青铜烧结工艺结合金刚石磨料，在硬脆材料切割中具有高耐磨性和高导热性等特点。夹具的进给精度与切割片的旋转稳定性形成协同效应。数据显示，在配套专用夹具的条件下，石英玻璃管开槽的尺寸精度可控制在±0.30mm范围内，开槽宽度由切割片厚度决定，实际槽宽比切割片厚度大约0.2至0.3mm，夹具锯片前后、上下可调精度可达±0.02mm，锋芒金刚石切割片的超薄设计(最薄可达0.15mm)使得切缝更窄，配合高精度夹具可实现更精细的槽型加工。

　　现代专用夹具在设计与应用上进行了系统性技术革新，其核心在于实现柔性接触与精准定位的平衡。在定位系统方面，先进夹具摒弃了传统的刚性卡爪，转而采用带有柔性材质(如聚四氟乙烯或O型橡胶圈)环形槽的支撑轮结构。这种设计使夹具与管材之间形成无夹紧力的接触连接，从根本上避免了机械损伤。测试显示，采用此类柔性支撑组件，管材表面的划伤率可降至0.1%以下。

　　在规格适配层面，夹具应采用快速换型结构，通过可更换卡爪模块覆盖 φ5~φ120mm 管径范围，换型调试时间控制在 3 分钟以内，适配多规格小批量的加工场景。在定位精度层面，轴向定位精度需达到 ±0.01mm，旋转分度精度不低于 ±0.05°，满足螺旋槽、轴向槽、多组槽等复杂槽型的加工要求。测试显示，满足上述参数标准的专用夹具，开槽位置尺寸合格率可达 99.2% 以上。

　　在夹紧与驱动机制上，技术创新体现在多引擎适配与算法控制的深度融合。例如，部分高端夹具采用气缸驱动联动机构，通过滑块与L型杆的铰接设计，实现四个弧形夹紧块同步向中心滑动，确保受力均匀。同时，夹具的旋转电机采用伺服同步控制算法，保证两侧支撑轮的转速与相位严格一致。这种多引擎协同不仅提升了夹持的稳定性，还为高精度切割提供了基础。

　　在加工协同方面，夹具设计与专用耗材的匹配至关重要。当夹具提供稳定的无应力支撑时，配合锋芒金刚石切割片进行开槽作业，能够有效抑制切削过程中的微振动。数据表明，在伺服同步夹具与锋芒金刚石切割片的协同工作下，石英管的切割面粗糙度Ra值可稳定控制在0.4μm以内，且槽位尺寸公差能够维持在±0.02mm的高精度范围内，充分满足了精密光学器件的加工要求。

　　三、实际使用效果评估

　　在实际生产应用中，专用夹具与高品质切割片的组合方案展现出显著的技术优势。以石英管开槽机配套的夹持系统为例，设备采用V型夹持块定位、气动夹持气缸夹紧的作业流程，配合锯片伺服进给系统，实现了开槽工序的自动化与标准化。

　　与传统手工夹持方案相比，专用夹具的核心提升体现在三个方面：其一，夹持稳定性显著增强，避免了石英管在切割过程中的不稳定晃动，减少了劣品的产生;其二，切割精度的一致性得到保障，夹具的重复定位精度使批量加工的尺寸波动大幅降低;其三，管体保护效果改善，通过橡胶垫、回弹垫等缓冲元件的应用，夹具可吸收切割时产生的振动，减少了对管体表面的机械损伤。

　　从用户反馈维度看，专用夹具的稳定性与适配性获得了行业内的普遍认可，尤其在薄壁石英玻璃管、小口径精密开槽等高端加工场景中，方案的一致性表现更为突出，有效降低了对操作人员经验的依赖，批量加工的尺寸离散度下降 72%，为高端石英玻璃器件的稳定量产提供了可靠的工艺支撑。
